Цена: по запросу
Наличие: уточняйте
Доставка: самовывоз

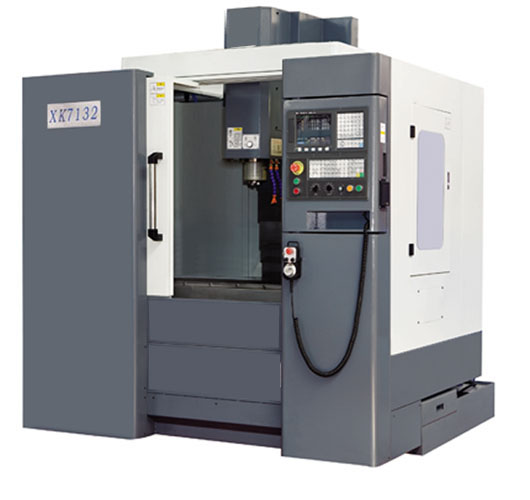

Фрезерный станок ХК7132 - cовременный высокопроизводительный фрезерный станок с ЧПУ, который имеет высокопрецизионный шпиндель, линейные направляющие из высокопрочного материала.
Станок состоит из основания, стола, колонны, передней бабки, внутреннего и внешнего ограждения, системы смазки, системы охлаждения, системы ЧПУ и др.
Система ЧПУ FANUC 0i mate MD состоит из системы управления микрокомпьютером, панели управления, серво-двигателя, привода, электроники.
Система ЧПУ выполняет функцию интерполяции, осуществляет управление шпинделем, скоростью, охлаждением и др.
|
Параметры |
Ед.изм. |
ХК7132 |
|
Размер стола |
мм |
920х320 |
|
Макс.нагрузка на стол |
кг |
250 |
|
Т-образные пазы (кол-во х ширина паза х расстояние м/у пазами) |
3 х 14 х 85мм |
|
| Система ЧПУ | FANUC 0i mate MD | |
| Количество управляемых осей | 3 | |
| Минимальная устанавливаемая единица | мм | 0.001 |
|
Ход по осям X, Y, Z |
мм |
620х350х500 |
|
Расстояние от торца шпинделя до поверхности стола |
мм |
100-600 |
|
Расстояние от оси шпинделя до вертикальной направляющей |
мм |
395 |
|
Скорость шпинделя |
Об/мин |
8000 |
|
Конус шпинделя |
ВТ40 |
|
|
Ускоренная подача (оси X, Y, Z) |
мм/мин |
18000 |
|
Рабочая подача |
мм/мин |
2.5-3000 |
|
Мощность основного двигателя |
кВт |
5.5 |
|
Мощность серводвигателя (оси X,Y,Z) |
кВт |
1.5 |
|
Точность позиционирования по осям X,Y,Z |
мм |
±0.015 |
|
Повторяемость по осям X,Y,Z |
мм |
±0.0075 |
|
Давление воздуха |
МПа |
0.6 |
|
Габариты станка |
мм |
2050х1870х2170 |
|
Вес |
кг |
2440 |
Стандартная комплектация:
- Система ЧПУ FANUC 0i mate MD
- Шариковинтовая пара
- Линейные направляющие качения
- Эффективная система охлаждения
- Выход RS232 для обмена данными
- Фрезерный патрон
- Рабочее освещение
- Защита зоны резания кабинетного типа
- Набор инструмента для технического обслуживания
Фрезерные станки с числовым программным управлением вы найдете в разделе "Фрезерные станки".
