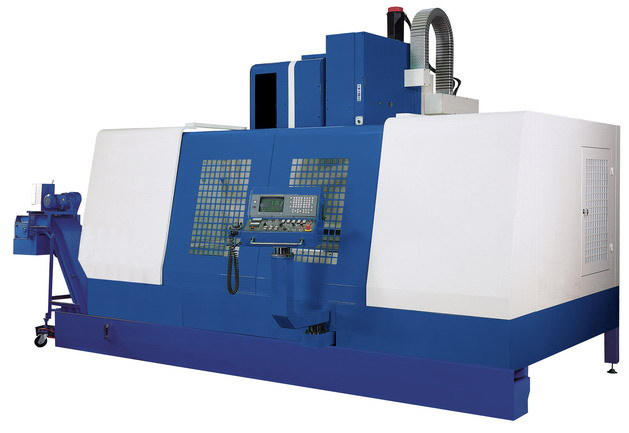

Конструкция машины оптимизирована и включает в себя CAD-проэктирование
Специальные подшипники на трех осях и высокоточные шариковые винты (С3) обеспечивают точность перемещения по осям.
Направляющие покрыты износостойким ТУРСИТОМ – «В» с фторсодержащей пластмассой и отшлифованы , что гарантирует свободное перемещение каждой оси без вибрации.
Применяется система автоматической смазки направляющих, реек, ШВП.
Пневматическое устройство зажима инструментов обеспечивает легкость замены инструментов
Устанавливаемые ЧПУ:
- SINUMERIK 802C, 802D,
- FANUC 0i Mate-M, 0i-M,
- MITSUBISHI E60,
- MELDAS 60S,
- DASEN 3i, 9i,
- FAGOR 8025M, 8040M, 8055M,
- GSK 990M, 983M
Технические характеристики станков:
|
Параметры/модель |
MVC1060B |
MVC1155 |
MVC1270 |
MVC1370 |
MVC1580 |
MVC1690 |
MVC1890 |
|
Размер стола (ШхД), мм |
600x1300 |
580x1200 |
700x1360 |
710x1400 |
800x1700 |
900x1800 |
900x2000 |
|
Т-слот (№-размер х шаг), мм |
5-18x120 |
5-18x120 |
5-18x152 |
5-18x152 |
5-22x135 |
5-22x165 |
5-22x165 |
|
Макс. нагрузка на стол, кг |
800 |
800 |
1000 |
1000 |
1500 |
1600 |
1600 |
|
Конус шпинделя |
ISO40 |
ISO40 |
ISO50 |
ISO50 |
ISO50 |
ISO50 |
ISO50 |
|
Мощность привода шпинделя, кВт |
7,5/11 |
7,5/11 |
11/15 |
11/15 |
15/18,5 |
15/18,5 |
18,5/22 |
|
Макс.скорость шпинделя, об/мин |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
|
Ход по оси -X, мм |
1000 |
1100 |
1200 |
1300 |
1500 |
1600 |
1800 |
|
Ход по оси -Y, мм |
600 |
550 |
700 |
700 |
800 |
900 |
900 |
|
Ход по оси –Z, мм |
600 |
600 |
600 |
650 |
700 |
680 |
680 |
|
Расст. от торца шпинделя до поверхности стола, мм |
180-780 |
150-750 |
150-750 |
150-800 |
170-870 |
160-840 |
160-840 |
|
Расст. от центра шпинделя до колонны, мм |
655 |
610 |
785 |
785 |
800 |
950 |
950 |
|
Ускоренный ход по X/Y, м/мин |
20 |
20 |
20 |
16 |
16 |
16 |
16 |
|
Ускоренный ход по Z, м/мин |
15 |
15 |
15 |
12 |
12 |
12 |
12 |
|
Макс.скорость обработки, мм/мин |
10000 |
10000 |
10000 |
10000 |
10000 |
10000 |
10000 |
|
Точность позиционирования, мм |
±0,010 |
±0,010 |
±0,012 |
±0,012 |
±0,012 |
±0,012 |
±0,012 |
|
Повторяемость, мм |
±0,005 |
±0,005 |
±0,005 |
±0,005 |
±0,005 |
±0,005 |
±0,005 |
|
Расход воздуха, л/мин |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
Пневмопитание, МПа |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
|
Вес брутто, кг |
8500 |
6500 |
9000 |
10500 |
12500 |
14000 |
14500 |
|
Вес нетто, кг |
8000 |
6000 |
8500 |
10000 |
12000 |
13500 |
14000 |
|
Длина, мм |
3300 |
3300 |
3800 |
3800 |
4300 |
4500 |
4900 |
|
Ширина, мм |
2900 |
2700 |
3200 |
3800 |
3750 |
3800 |
3800 |
|
Высота, мм |
2800 |
2900 |
3100 |
3200 |
3100 |
3300 |
3300 |
