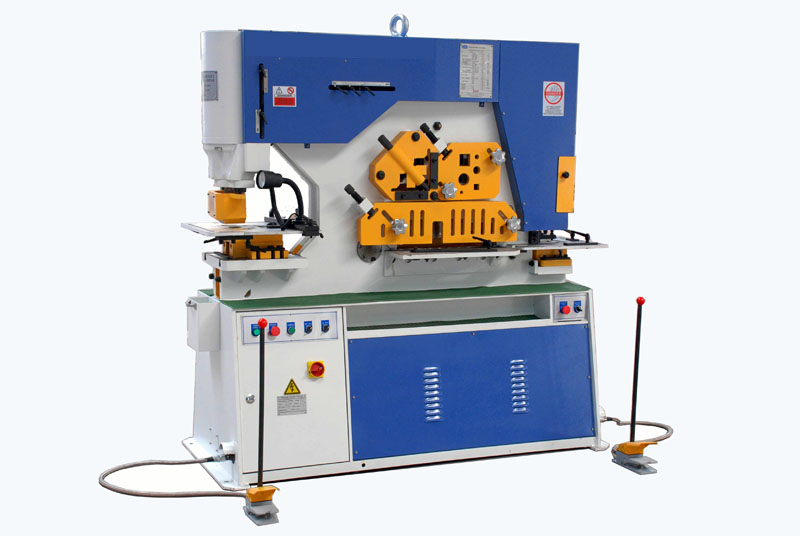

Гидравлические комбинированные пресс-ножницы Q35Y подойдут крупным производственным компаниям, так как выполняют функции стразу трех станков: гильотины, пробивного пресса и, собственно, ножниц. При необходимости конструкция оснащается гибочным инструментом.
Общее описание: Станок выполняет три основных функции: пробивку, вырубку, одинарную и секционную резку. При необходимости станок может быть укомплектован инструментом для гибки: пуансон и матрица (опция, стоимость уточняется дополнительно). Машина широко применяется в заготовительных работах в судостроении, металлургии, машиностроении, при производстве сельскохозяйственных машин, тракторов и т.д.
В соответствии с требованиями клиента на станке могут быть обработаны заготовки различных форм.
Станок состоит из каркаса, станины, масляного насоса, ползуна, прижима, механизма управления, системы смазки и т.д. Станок имеет надежную сварную конструкцию.
Двигатель и электрическое оборудование установлено на станине и закреплено угловыми стальными плитами. Питание поступает в силовые цилиндры (цилиндр резки и цилиндр пробивки) через гидрораспределитель с электромагнитным управлением и плунжерный насос, который приводится в действие электродвигателем при нажатии педали. Ползун приводится в движение цилиндром резки. Перемещение пуансона пробивного цилиндра управляется при помощи упора.
Спецификация:
| Параметры | Ед. изм. | Q35Y-30 | Q35Y-25 | Q35Y-20 | Q35Y-16 | Q35Y-12 |
|
Резка |
||||||
| Полоса | мм | 250х30/450х20/
750х8 |
355х25/ 600х15 | 480х10/
330х20 |
400х4/
150х16 |
300х12 |
| Квадрат | мм | 80х80 | 56х56 | 50х50 | 28х28 | 30х30 |
| Пруток | мм | Ø 80 | Ø 56 | Ø50 | Ø 30 | Ø 40 |
| Двутавр | № | 28 | 20 | 16 | 10 | 10 |
| Швеллер | № | 28 | 20 | 16 | 10 | 10 |
| Тавр | № | 24 | 16 | 12 | 10 | 10 |
|
Равносторонний уголок |
||||||
| С углом 90° | мм | 200х200х18 | 180х180х14 | 160х160х14 | 120х120х12 | 80х80х8 |
| С углом 45° | мм | 100х100х10 | 80х80х10 | 80х80х10 | - | - |
|
Пробивка |
||||||
| Максимальное усилие пробивки | т | 120 | 110 | 80 | 60 | 60 |
| Максимальная ход пуансона | мм | 80 | 100 | 80 | 70 | 32 |
| Глубина зева | мм | 450 | 400 | 355 | 240 | 175 |
| Размер пробивки
(диам. х толщ.) |
мм | Ø 30х30/40х20 | Ø 35х25/44х20 | Ø 30х20/38х15 | Ø 26х16 | Ø 25х12 |
| Ø х толщина | мм | 150х5 | 150х4 | Ø 150х3.5 | Ø 100х3 | 100х2,5 |
|
Вырубка |
||||||
| Угловой фланец | мм | 120х72х18 | 110х60х13 | 100х52х13 | 80х50х6 | 80х50х10 |
| С углом 90° | мм | 90х16 | 80х13 | 70х13 | 65х8 | 60х6 |
| С углом 45° | мм | 90х16 | 80х13 | 70х13 | 65х8 | 60х6 |
| Труба | мм | Ø 120 | Ø 112 | Ø 108 | Ø 60 | Ø50 |
| Жалюзи (решетка) | мм | 120х10х2х3 | 110х10х2х3 | 96х9х2х3 | 70х9х2х2 | 70х9х2х2 |
|
Гибка |
||||||
| Одинарный ход | мм | 500х5/250х18 | 500х4/250х16 | 500х3/250х15 | 300х3 | 250х3 |
| Ходов в мин. | 7-28 | 6-30 | 9-36 | 9-27 | 8-16 | |
| Двигатель | кВт | 11 | 7.5 | 5.5 | 4 | 4 |
| Вес | Кг | 5800 | 3100 | 1800 | 1300 | 700 |
| Габариты | мм | 2200х1020х2120 | 2240х850х1960 | 1835х790х1785 | 1490х690х1490 |
960х550х1783 |
