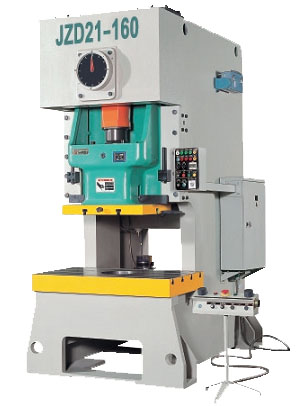

Штамповочные прессы серии JH21 с сухим сцеплением и гидропредохранителем предназначены для выполнения высокоточных операций холодной штамповки: вырубки, пробивки, гибки, неглубокой вытяжки. На рабочей плоскости стола штамповочного пресса закреплена подштамповая плита с Т-образными пазами и отверстием для работы «на провал». Шестигранные направляющие с бронзовыми пластинами обеспечивают тихий ход ползуна. Прессы оснащены безопасными механизмами торможения, позволяющим заблокировать подвижную рабочую часть пресса в любой позиции.
Штамповочные прессы серии JH21 имеют особенности:
- Монолитная структура, низкий уровень деформации, высокая устойчивость и стабильность работы
- Коленчатый вал расположен вертикально, что уменьшает ширину станка
- Зубчатая пара оснащена системой смазки
- Шестигранный ползун с удлиненной направляющей, покрытой медью
- Встроенная гидравлическая защита от перегрузки
- Вентиляционный канал оснащен сдвоенным предохранительным клапаном
- PLC контроллер
На модели JH21-25/25B/45 высота пресс-формы регулируется вручную.
На модели JH21-25/45 установлен дисплей для отображения высоты пресс-формы.
На модели JH21-25В дисплей отображает высоту пресс-формы с точностью 0.1 мм.
На модели выше JН21-63 пресс-форма регулируется двигателем.
На модели выше JH21-45 ползун оснащен уравновешивающим цилиндром.
Пресс может быть оснащен пневмоподушкой, автоматическим валом подачи и фотоэлектрическим предохранителем.
Технические характеристики прессов с усилием до 1000 кН:
|
Параметры\модель |
Ед. |
JH21-25B |
JH21-25 |
JH 21-45 |
JH 21-63 |
JH 21-80 |
|
|
Номинальное усилие |
кН |
50 |
250 |
450 |
630 |
800 |
|
|
Номинальный |
мм |
3 |
3 |
4 |
4 |
5 |
|
|
Ход ползуна |
мм |
60 |
80 |
100 |
120 |
140 |
|
|
Частота ходов |
Фиксиров. |
ход/ |
100 |
100 |
80 |
70 |
60 |
|
регулир. |
80-120 |
80-120 |
70-90 |
60-80 |
50-70 |
||
|
Макс. высота комплекта штампа |
мм |
200 |
250 |
270 |
300 |
320 |
|
|
Регулировка высоты |
мм |
50 |
50 |
60 |
80 |
80 |
|
|
Расстояние от центра ползуна до корпуса |
мм |
160 |
210 |
230 |
300 |
300 |
|
|
Размер рабочего стола (спереди-назад х слева-направо) |
мм |
300х680 |
400х700 |
440х810 |
580х900 |
580х1000 |
|
|
Размер отверстия в столе (верхний диаметр х глубина х нижний диаметр) |
мм |
130х260 |
170х20 |
180х30 |
200х40 |
200х40х180 |
|
|
Толщина стола |
мм |
70 |
80 |
110 |
110 |
120 |
|
|
Размер отверстия в станине (диаметр х спереди;назад х слева- направо) |
мм |
200х270 |
260х250 |
300х300 |
365 |
365 |
|
|
Размер нижней части ползуна (спереди-назад х слева; направо) |
мм |
270х330 |
250х360 |
340х410 |
400х480 |
420х560 |
|
|
Размер пробивного отверстия (диаметр х глубина) |
мм |
40х60 |
40х60 |
40х60 |
50х80 |
50х80 |
|
|
Расстояние между колоннами |
vм |
448 |
450 |
550 |
620 |
680 |
|
|
Мощность основного мотора |
кВт |
3 |
3 |
5.5 |
5.5 |
7.5 |
|
|
Габариты (Г х Ш х В) |
метр |
1.15х1х2 |
1.28х1.0х2.0 |
1.6х1.2х2.4 |
1.8х1.2х2.5 |
1.7х1.28х2.7 |
|
|
Вес нетто/брутто |
Кг |
2200 |
2800 |
4000 |
6100 |
8000 |
|
Технические характеристики прессов с усилием от 1100 до 2000 кН:
|
Параметры\модель |
Ед. |
JH 21-110 |
JH 21-125 |
JH 21-160В | JH21-200 | JH 21-200В | |
|
Номинальное усилие |
кН |
1100 |
1250 |
1600 | 2000 | 2000 | |
|
Номинальный |
мм |
6 |
6 |
6 | 6 | 6 | |
|
Ход ползуна |
мм |
160 |
160 |
160 | 180 | 200 | |
|
Частота ходов |
Фиксиров. |
ход/ |
50 |
50 |
40 | 35 | 35 |
|
регулир. |
40-60 |
40-60 |
35-50 | 30-40 | 30-40 | ||
|
Макс. высота комплекта штампа |
мм |
350 |
350 |
350 | 390 | 450 | |
|
Регулировка высоты |
мм |
80 |
80 |
110 | 110 | 110 | |
|
Расстояние от центра ползуна до корпуса |
мм |
350 |
350 |
380 | 390 | 390 | |
|
Размер рабочего стола (спереди-назад х слева-направо) |
мм |
680х1150 |
680х1150 |
740х1300 | 760х1400 | 760х1400 | |
|
Размер отверстия в столе (верхний диаметр х глубина х нижний диаметр) |
мм |
260х50 |
260х50 |
300х50х260 | 300х50х260 | 300х50х260 | |
|
Толщина стола |
мм |
140 |
140 |
150 | 160 | 160 | |
|
Размер отверстия в станине (диаметр х спереди;назад х слева- направо) |
мм |
400 |
400 |
470 | 470 | 470 | |
|
Размер нижней части ползуна (спереди-назад х слева; направо) |
мм |
500х650 |
540х680 |
580х770 | 600х800 | 600х800 | |
|
Размер пробивного отверстия (диаметр х глубина) |
мм |
60х80 |
60х80 |
65х90 | 65х90 | 65х90 | |
|
Расстояние между колоннами |
vм |
760 |
760 |
850 | 870 | 870 | |
|
Мощность основного мотора |
кВт |
11 |
11 |
15 | 18.5 | 18.5 | |
|
Габариты (Г х Ш х В) |
метр |
2.0х1.4х3 |
2х1.44х3. |
2.2х1.5х3.2 | 2.5х1.6х3.3 | 2.5х1.6х3.4 | |
|
Вес нетто/брутто |
Кг |
11000 |
11800 |
15500 | 18800 | 19000 | |
Технические характеристики прессов с усилием свыше 2000 кН:
|
Параметры\модель |
Ед. |
JH21-250 |
JH21-250В |
JH21-315 |
JH21-400 |
|
|
Номинальное усилие |
кН |
2500 |
2500 |
3150 |
4000 |
|
|
Номинальный |
мм |
8 |
8 |
8 |
10 |
|
|
Ход ползуна |
мм |
200 |
250 |
200 |
200 |
|
|
Частота ходов |
Фиксир. |
Ход/мин |
30 |
30 |
30 |
25 |
|
Регулир. |
25-35 |
25-35 |
25-35 |
20-30 |
||
|
Макс. высота комплекта штампа |
мм |
430 |
500 |
430 |
430 |
|
|
Регулировка высоты |
мм |
120 |
120 |
120 |
120 |
|
|
Расстояние от центра ползуна до корпуса |
мм |
420 |
420 |
420 |
420 |
|
|
Размер рабочего стола (спереди-назад х слева-направо) |
мм |
800х1400 |
800х1400 |
800х1400 |
800х1400 |
|
|
Размер отверстия в столе (верхний диаметр х глубина х нижний диаметр) |
мм |
320х50х280 |
320х50х280 |
320х50х280 |
320х50х280 |
|
|
Толщина стола |
мм |
170 |
170 |
170 |
180 |
|
|
Размер отверстия в станине (диаметр х спереди –назад х слева- направо) |
мм |
370х570 |
370х570 |
440х580 |
440х580 |
|
|
Размер нижней части ползуна (спереди-назад х слева – направо) |
мм |
650х850 |
650х850 |
650х850 |
690х900 |
|
|
Размер пробивного отверстия (диаметр х глубина) |
мм |
70х90 |
70х90 |
70х90 |
70х90 |
|
|
Расстояние между колоннами |
мм |
960 |
960 |
920 |
960 |
|
|
Мощность основного мотора |
кВт |
22 |
22 |
30 |
37 |
|
|
Габариты (Г х Ш х В) |
метр |
2.7х1.6х3.5 |
2.7х1.7х4.0 |
2.7х1.6х3.5 |
2.8х17х3.9 |
|
|
Вес нетто |
кг |
24500 |
25300 |
25500 |
28500 |
|
