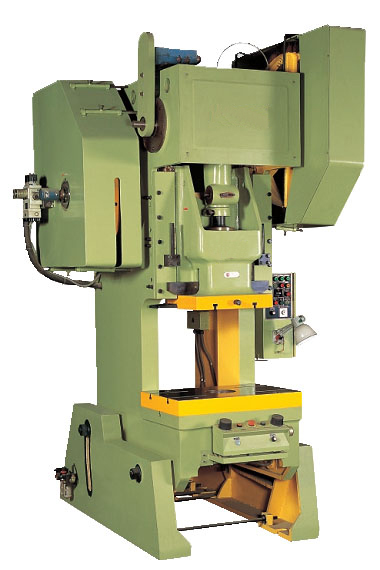

Штамповочный пресс наклоняемый серии JE23D - это станок с сухим сцеплением и регулируемым ходом.
Модели серии JE23D имеют особенности:
- Коленчатый вал расположен вертикально
- Комбинированное использование механики с пневматической муфтой обеспечивает быстрое сцепление и низкий уровень шума
Технические параметры:
|
Характеристика |
Ед. |
JE23-25D |
JE23-40D |
JE23-63D |
JE23-80D |
| Номинальное усилие | кН | 250 | 400 | 630 | 800 |
| Номинальный ход сжатия | мм | 2.5 | 4 | 4 | 5 |
| Ход ползуна | мм | 0-80 | 20-120 | 20-120 | 10-130 |
| Частота ходов | ход/мин | 100 | 70 | 60 | 53 |
| Макс. высота комплекта штампа | мм | 180 | 220 | 260 | 280 |
| Регулировка высоты | мм | 70 | 80 | 80 | 100 |
| Расстояние от центра ползуна до корпуса | мм | 210 | 250 | 260 | 270 |
| Размер рабочего стола (спереди-назад х слева-направо) | мм | 400х600 | 480х710 | 480х710 | 520х860 |
| Размер отверстия в столе (верхний диаметр х глубина х нижний диаметр) | мм | Ф120 | 220х25х180 | 200х45х180 | 200х 45х180 |
| Толщина стола | мм | 70 | 80 | 90 | 100 |
| Размер отверстия в станине (диаметр х спереди –назад х слева- направо) | мм | Ф180х130х260 | 200х150х300 | Ф250х200х340 | Ф250х200х340 |
| Размер нижней части ползуна (спереди-назад х слева – направо) | мм | 210х250 | 270х320 | 280х320 | 280х380 |
| Размер пробивного отверстия (диаметр х глубина) | мм | 40х70 | 50х70 | 50х80 | 60х75 |
| Расстояние между колоннами | мм | 330 | 410 | 350 | 410 |
| Мощность привода | кВт | 3 | 4 | 5.5 | 7.5 |
| Габариты (спереди-назад х слева-направо х высота) | мм | 1560х1300х2210 | 1620х1450х2350 | 1810х1550х2640 | 1810х1630х2790 |
| Вес нетто/брутто | кг | 2100/2400 | 3500/3800 | 4500/5050 | 5250/5850 |
| Максимальный угол наклона | гр | 20 | 20 | 20 | 20 |
