Немного о фрезерных станках: подача, типы, инструмент

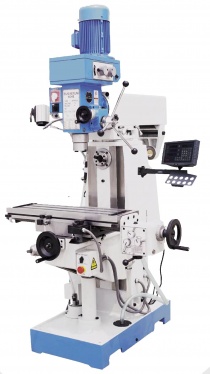

вертикально-фрезерный станок

Каждый станок имеет свое предназначение. Для фрезерного оборудования им становится обработка поверхностей плоского и фасонного типа. Обработка происходит при помощи специального многолезвийного инструмента – фрезы, режущие кромки которой расположены либо на поверхности тела вращения, либо на торце тела вращения.

Инструмент для фрезерования отличается по форме. Он может быть представлен в виде цилиндра, диска, иметь концевую, торцовую или фасонную конструкцию.

Во время работы главным движением фрезерного станка является вращение фрезы за счет относительного перемещения инструмента и заготовки.

Классификация фрезерных станков по способу компоновки узлов

1.         Консольный фрезерный станок оснащен консолью, движущейся в вертикальном направлении. Сама консоль перемещается по направляющим станины, при этом оснащена горизонтальными салазками. Именно они перемещают стол с зафиксированной на нем заготовкой.

a)         Консольный горизонтальный станок отличается наличием промежуточной плиты, которая вместе с направляющими способствует перемещению стола;

b)         Широкоуниверсальный горизонтально-фрезерный станок оснащен вмонтированной на выдвижной хобот шпиндельной головкой с возможностью поворота на любой угол в вертикальном положении. Универсальность станку придает накладная фрезерная головка, которая перемещается на любой угол в горизонтальной плоскости. У станков наблюдается отсутствие поворотной плиты;

c)         У вертикального консольно-фрезерного станка шпиндельная головка может поворачиваться в вертикальной плоскости.

2.         Бесконсольный фрезерный станок имеет салазки, перемещающиеся по горизонтальным направляющим станины, шпиндельная бабка двигается в вертикальном направлении по направляющим стойки. Это присуще горизонтальным и вертикальным бесконсольным фрезерным станкам.

Продольно-фрезерные станки обрабатывают крупногабаритные детали. Работают с подобными деталями торцовые фрезы. Карусельно-фрезерные и барабанно-фрезерные станки отличаются наличием круглого стола или многогранного барабана. Такие станки рассчитаны на крупносерийное производство.

Коробка подач

Станки общего назначения имеют многовалковую коробку, частоты вращения выходного вала которой изменяются посредством групповой передачи, имеющей подвижные блоки или кулачковые муфты. Ускорение перемещения и рабочая подача контролируется коробкой подач. За счет шариковых или дисковых предохранительных муфт происходит контроль перегрузки механизма подач.

У станков с ЧПУ коробка подач отсутствует. Это значит, что вращение двигателя непосредственно передается на ходовой винт.

15.04.14
